Одним из самых важных элементов передней подвески, является — шаровая опора. Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно.

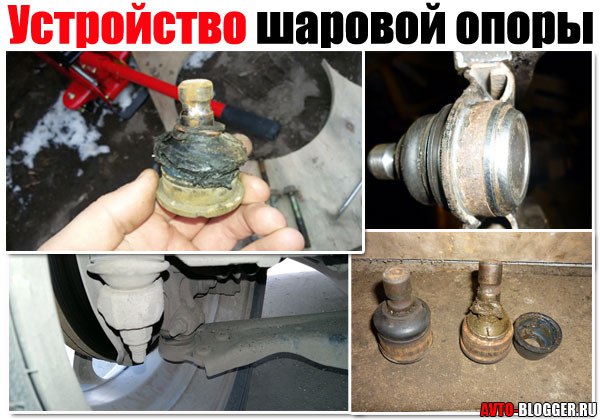

Устройство достаточно простое. Есть несколько конструктивных элементов:
- Металлический стержень или «палец» с шарообразным наконечником с одной стороны и резьбой с другой.
- Пыльник. Резиновый эластичный элемент, который делает работу стержня герметичной.
- Металлический цилиндрический корпус, с одной стороны узкое отверстие, с другой широкое
- Полимерный вкладыш, обычно состоящий из двух частей – нижнюю (чашка) и верхнюю (упор).
- Прижимная шайба. Закрепляет полимерный вкладыш.
- Завальцовка прижим шайбы. По сути, это дно шаровой опоры.
Вот такое вот простое устройство. В корпус устанавливается полимерный вкладыш, после чего в него погружается палец, шарообразный упор остается в полимере. Дальше закрываем второй частью полимера металлический шар – он оказывается, прижат с двух сторон. Затем закрываем прижимной шайбой и запечатываем дно. Нужно отметить что шар «пальца» находится очень плотно закрытым в пластиковых (полимерных) корпусах, настолько плотно – что нет даже малейшего люфта (он отсутствует как класс). Также обязателен пыльник сверху, он значительно продлевает срок службы опоры.
Как работает?
Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.
В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.
В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.
Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.
Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.
Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.
Выход из строя и ресурс
Ресурс напрямую зависит от полимерного вкладыша внутри, если он разбивается, то металлический палец начинает ходить и добивает пластик. Появляются стуки и щелчки на кочках и поворотах. Однако с развитием полимерных технологий ресурс этой детали возрос в разы, помню на наших заднепривоных ВАЗ, это было одно из слабых место, «шаровые» меняли через 20 – 30 000 километров. НА переднем приводе, на среднестатистической иномарке, эти элементы могут ходить и по 150 000 километров, конечно, все зависит от дорожного покрытия и манеры езды водителя. Но прогресс что говориться на лицо, ресурс намного повысили. Рекомендуется проверять шаровую и рулевые опоры в 75000 километров или на пятом ТО.
Основной причиной выхода из строя является прорыв пыльника, как только он выходит из строя (банально рвется), то сразу же в шарнирное соединение попадает песок, грязь и прочие «прелести» наших дорог – они действуют на полимер внутри, как абразив, а металлическая шаровая часть только усугубляет ситуацию, растирая частички песка и грязи с усилием.
Таким образом, полимерная вставка изнашивается, «палец» начинает ходить вверх-вниз и в другие стороны, то есть появляется люфт, что просто «убивает» опору изнутри. Как раз стуки и скрипы – характеризуют износ внутренней полимерной части.
Нужна замена или ремонт – кстати, он также возможет.
Замена или ремонт
Диагностировать выход из строя достаточно легко – во-первых, появляются стуки и скрипы при поворотах руля и передвижении по плохому дорожному покрытию. Во-вторых, заезжаем на СТО, где мастер берет «монтажку» или лом, вставляет между опорой или «рулевой», и рычагом (корпусом суппорта) начинает легкие движения. Если «шаровая» рабочая то она стучать не будет, если разбита, проявится люфт – нужна замена.
Ремонтные работы сводятся к замене полимерной вставки и установки новой на ее место.
