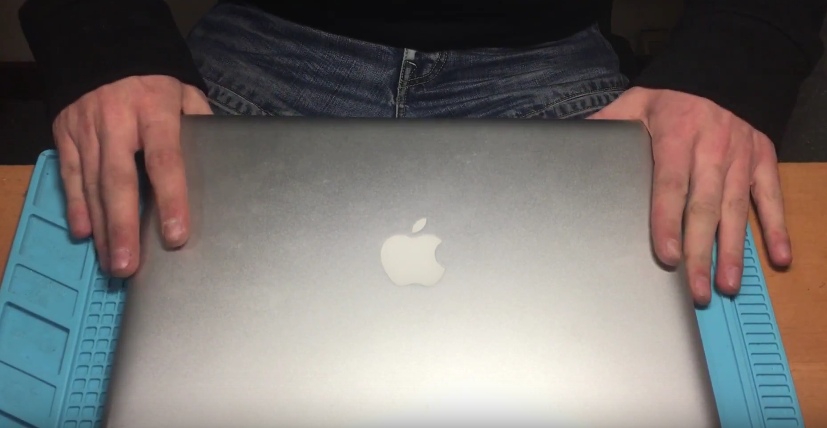

На ремонт поступил ноутбук MacBook Air, A1237. Будем производить замену жесткого диска. Разборка начинается с выкручивания болтов обычной крестообразной отверткой. Болты обязательно складывать в том порядке, в котором вы их откручиваете, они все отличаются друг от друга. Затем снимаем крышку ноутбука. На этом ноутбуке уже был снят аккумулятор из-за его непригодности. Обесточивать ноутбук не нужно, поэтому сразу приступаем к изъятию старого жесткого диска. Для этого отсоединяем шлейф usb, затем выкручиваем под ним болт. Так же выкручиваем болты которые находятся по периметру крепежа жесткого диска, откладываем в сторону. Открываем корпус крепежа в котором находится жесткий диск, вынимаем его. После этого, у жесткого диска есть шлейф, который необходимо отсоединить, вынимаем его из заглушки. Далее, будем производить установку нового жесткого диска. Подключаем шлейф к жёсткому диску, который мы уже вытащили ранее. Устанавливаем диск на свое место, закрываем крепежной пластиной. Производим сборку в обратном порядке, подключаем ноутбук к зарядному устройству, включаем его. Ноутбук отремонтирован и выдается клиенту.

На ремонт принесли телефон iPhone 6 Plus, дефект - не работает кнопка домой (Home), она разбита и продавлена. Будем менять неисправную кнопку, при замене предупреждаем клиента, что Touch ID на телефоне работать не будет, т.к. он завязан с процессором. Для замены кнопки разбираем телефон, выкручиваем два нижних болта. Вынимаем слот с сим - картой. С помощью присоски поднимаем экран, далее открываем его и ставим под углом 90 градусов. Выкручиваем болты с защитных пластин на аккумулятор и дисплей телефона. Отсоединяем шлейф акб, далее отсоединяем шлейф фронтальной камеры, кнопки домой, дисплея и тачскрина. Далее работаем с кнопкой, снимаем болты с защитной пластины. Достаем пластину и отключаем разъем Touch ID. Достаем неисправную кнопку и откладываем в сторону. Перед установкой новой кнопки проклеиваем двухстороннем скотчем боковые места крепления кнопки. Далее устанавливаем новую кнопку, сборку телефона производим в обратном порядке. Телефон мы проверили, кнопка работает, можно отдавать клиенту.

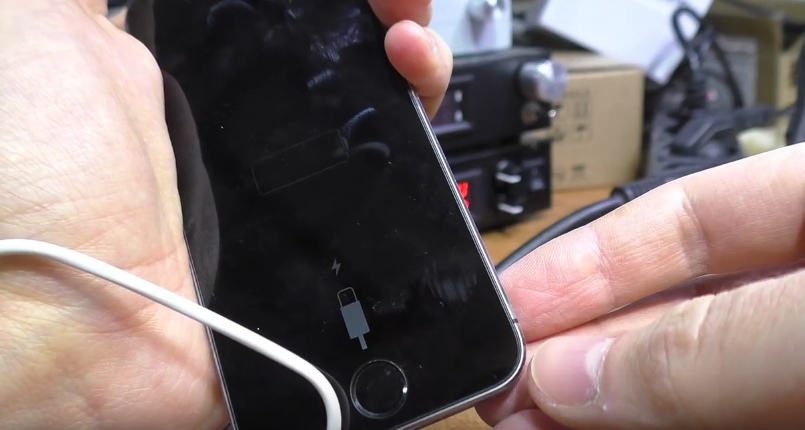

На ремонт поступил телефон iPhone 5S (A1533). Неисправность - не заряжается.Будем выяснять причину поломки. Телефон разряжен, при подключении телефона к заведомо исправному кабелю питания заряд не поступает, напряжения на блоке питания при подключении тоже нет. Разберем телефон и измерим напряжение на самой батарее, возможно дело в ней. Разборка этого телефона начинается с выкручивания нижних винтов, далее аккуратно приподнимаем модуль с помощью присоски. После открытия экрана отсоединяем шлейф Touch ID идущий от кнопки Home. Ставим экран на 90 градусов, далее выкручиваем винты с защитной пластины аккумулятора. Меряем напряжение на акб, оно равно 3,5 V, т.е. батарея разряжена, но не полностью. Методом исключения делаем вывод, что проблема либо в плате телефона, либо в шлейфе с разъемом питания. Отсоединяем штатный шлейф с разъемом питания от платы, далее подключаем новый исправный шлейф. Подключаем заведомо исправное зарядное устройство, на блоке питания есть напряжение, акб телефона заряжается. Производим установку нового шлейфа в телефон, далее собираем его в обратном порядке. Ремонт закончен, мы заменили шлейф с разъемом питания на iPhone 5S.

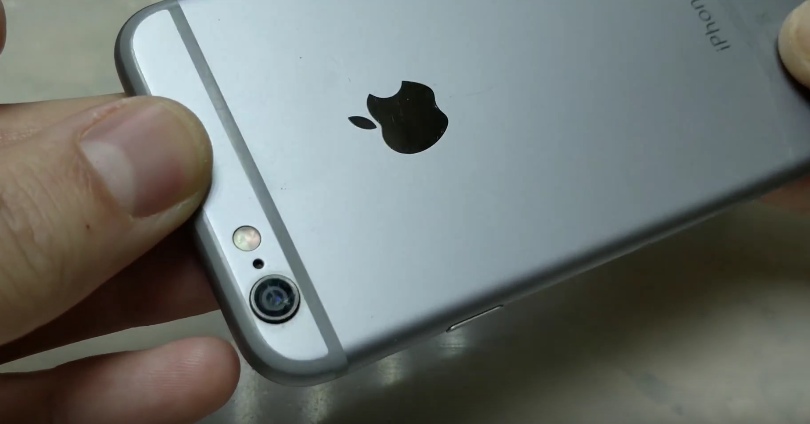

В ремонт отдали телефон iPhone 6. Дефект - разбитое стекло задней камеры, будем производить его замену. Извлекаем сим-карту из телефона и выкручиваем 2 торцевых винта внизу экрана. После этого с помощью пластиковой лопатки или присоски приподнимаем экран с краев и аккуратно извлекаем его из корпуса. Теперь, когда нам открылся доступ к комплектующим, необходимо обесточить телефон для дальнейших работ. Откручиваем винты с заглушек на аккумулятор и экран, отсоединяем шлейф акб от платы телефона. Отсоединяем шлейфы дисплея и тасчкрина, а так же верхнего шлейфа с динамиком и камерой от платы, сам экран откладываем в сторону. Выкручиваем винты которые держут камеру, отсоединяем коннектор камеры от материнской платы телефона, камеру откладываем в сторону. Приступаем к ремонту. Каптоновым скотчем мы заклеили микрофон на корпусе, что бы в дальнейшем не повредить его горячим воздухом. Нагреваем до определенной температуры ( 200-210 градусов) глазок камеры феном, далее аккуратно выдавливаем стекло с обратной стороны корпуса с помощью скальпеля. После снятия старого стекла, подготавливаем место установки. Очищаем глазок от старого клея, и наносим несколько капель нашего клея B-7000 на края глазка. Устанавливаем новое стекло аккуратно прижимая его. Даем стеклу закрепиться на поверхности, собираем телефон в обратном порядке и отдаем клиенту.

На ремонт поступил телефон Huawei, модель Y5C. Дефект - не включается, будем производить диагностику с последующим ремонтом. На нажатие кнопки включения телефон не реагирует, при подключении кабеля питания от блока питания потребление идет около 500 mA. Разберем телефон и проверим его на залитие или прогар на материнской плате. После осмотра материнской платы визуальных дефектов не обнаружено. Напряжение у батареи слабое, но если бы телефон был исправен он бы включился, а на экране высветился процесс зарядки. При повторном осмотре телефона, на шлейфе экрана были обнаружены последствия залития, несколько контактов были повреждены. Последствия окислов были уже зачищены, а нам предстоит восстановить обрыв 2 контактов на шлейфе. После стандартного восстановления шлейфа экрана проверим разъем на плате, в который вставляется шлейф. При осмотре через микроскоп на разъеме был обнаружен один поврежденный вывод контакта, он потемнел. Т.к. пайка на нем не разрушена и контакт не сместился, трогать мы его не будем, а прочистим щеткой с раствором. Далее, подсоединяем шлейф в разъем, вставляем батарею и включаем телефон. После нашего небольшого ремонта телефон включается, сенсор работает, при подключении кабеля питания идет зарядка. Телефон можно отдавать клиенту.

На ремонте снова телевизор Samsung, модель UE40H6200AK. Неисправность - нет подсветки на экране. При осмотре экрана с фонариком видно, что на экране горит окно, по нашему опыту проблема заключается в выгоревших светодиодах.После визуального осмотра мы произвели диагностику телевизора и проблема подтвердилась, необходимо менять всю подсветку. Разбираем телевизор после диагностики полностью.Когда мы уже дошли до матрицы, для ее снятия надеваем медицинские перчатки, что бы не оставить жирных пятен на поверхности. Аккуратно поднимаем матрицу с края обеими руками и перекладываем на другой стол.После снятия матрицы снимаем рамку телевизора по периметру, которая держит светоотражающую пленку, далее снимаем все слои пленки, всего их 3. С помощью специального прибора который подбирает нужный ток, проверяем светодиоды. Горят светодиоды тускло, большая часть вышла из строя. Нужно менять все планки светодиодов, а не только выгоревшие, ведь частичная замена поможет только на определенный срок. Снимаем старые планки светодиодов и ставим новые, проверяем с помощью прибора их работу. На фото вы можете видеть как горят новые светодиоды. На этом ремонт закончен, после замены ставим светоотражающие пленки в обратном порядке, и продолжаем сборку телевизора.

Сегодня будем производить ремонт телевизора Samsung, модель UE40D5500. Поступил телевизор с проблемой циклического перезапуска. При включении телевизора загорается логотип, внизу экрана где находится панель управления загорается лампочка включения телевизора, несколько раз мигает и телевизор выключается, далее цикл повторяется. Среди мастеров по ремонту эти модели телевизоров известны своей типовой проблемой, у них часто выходит из строя микросхема памяти (Nand Flash). Этот телевизор оказался не исключением, мы произвели диагностику и выявили, что микросхему необходимо менять на новую, а так же заливать на нее прошивку с помощью программатора. Все необходимое оборудование у нас имеется, поэтому мы приступим к замене неисправной микросхемы на новую, уже заранее подготовленную. Предварительно мы уже разобрали телевизор и сняли с него T-Con плату на которой находится нужная микросхема. С помощью фена будем производить стандартное снятие микросхемы с платы, далее мы подготовим место на плате под посадку новой микросхемы, добавим флюса на место контактов. Ставим микросхему правильно, в соответствии с ключом. Припаиваем крайние контакты микросхемы, что бы в дальнейшем она хорошо села. После установки микросхемы проверяем телевизор, после логотипа включаются каналы, все работает исправно. Технику отдаем клиенту с гарантией до 3-х месяцев.

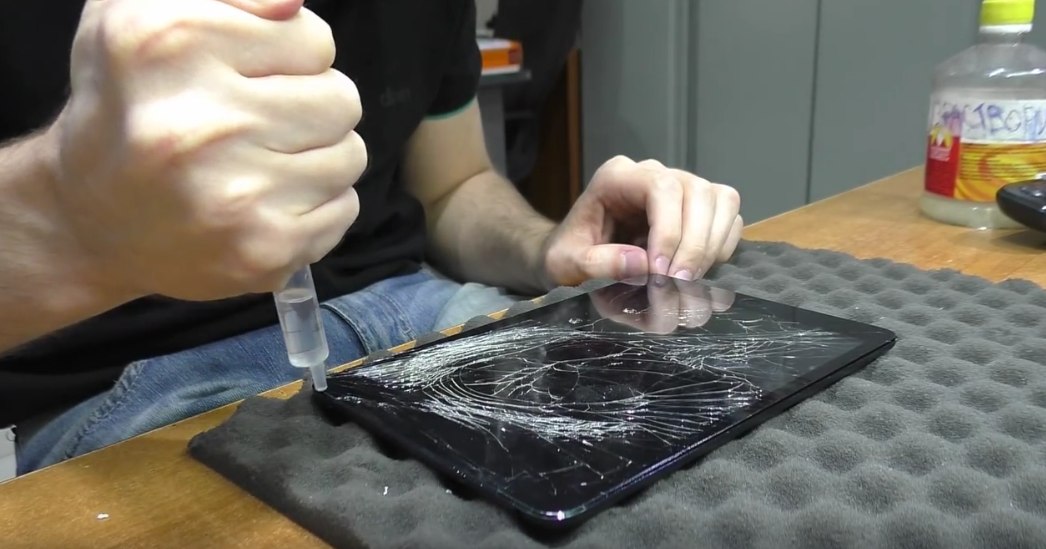

На ремонт поступил планшет Apple iPad Mini с сильно разбитым тачскрином. Будем производить замену сенсорного стекла в комплекте с кнопкой home и разъемом, приступим! Снимать треснувший тачскрин мы будем с помощью пластиковой карточки и растворителя, который нейтрален к пластику. Набираем растворитель в шприц и обрабатываем им периметр экрана. Далее поднимаем край экрана плоской отверткой и заводим туда пластиковую карту. Снимать тачскрин нужно медленно и аккуратно, т.к. он сильно поврежден, и есть вероятность пораниться осколками стекла. В процессе снятия стекла, добавляем растворитель на карточку, а так же приподнимаем тонкой отверткой стекло, если карточка в него упирается. Работа очень монотонная и требует внимательности, для улучшения мер безопасности можно надеть защитные очки и перчатки. После успешного снятия тачскрина и отклеивания оставшихся осколков, убираем с поверхности матрицы частички осколков. Для этого используем грушу и карандаш для оптики, убираем аккуратно, что бы не оставить царапины на матрице планшета. Далее выкручиваем 4 винта крепления матрицы. Для извлечения матрицы берем пинцет, по бокам экрана есть специальные отверстия, с помощью которых мы поднимаем матрицу. После поднятия матрицы мы убедились, что не повредили ее, подключив к зарядке. Теперь необходимо открутить винты крепления экрана, они находятся по всему корпусу. Теперь, когда у нас открылся доступ к комплектующим, снимаем винты и металлическую защиту на шлейф тачскрина от платы. Далее подключаем и фиксируем шлейф нового тачскрина, закрываем защитой и фиксируем болтами. Проверяем тачскрин на работоспособность, все работает, можно собирать планшет обратно. Перед вклеиванием тачскрина предварительно очистили и обезжирили поверхность, убрали частички пыли и осколков. На тачскрине есть свой скотч, но мы его убираем, т.к. он не надежный. Вместо него мы наклеиваем свой двухсторонний скотч, и устанавливаем тачскрин на место. Планшет мы отремонтировали и отдали довольному клиенту.

К нам на ремонт поступил планшет Samsung Galaxy Note 10.1 2014 (P6010). По словам клиента аппарат самопроизвольно разряжается в течении 2-х суток. Будем производить диагностику с последующим ремонтом. Планшет в разобранном состоянии, берем плату и проверяем напряжение на ней с помощью блока питания. Потребление на плате 50 Ma, это не нормально, оно должно быть нулевым.Таким образом можно сделать вывод, что на плате греется один из компонентов. Определить, какой же из компонентов вышел из строя мы будем с помощью тепловизора. Предварительно, подключаем заряженную батарею планшета к плате. На экране тепловизора мы определили греющийся участок на плате, температура которого доходила до 28 градусов. Далее, мы нашли греющийся элемент на этом участке, это микросхема контроллера питания, именно она была причиной быстрой разрядки планшета. Приступим к ремонту! Неисправную микросхему мы будем менять, для этого мы установим плату на сепаратор, и нагреем его до определенной температуры. На самой плате при помощи фольги мы закроем окружающие детали, что бы не повредить их. Снимаем микросхему при температуре 280 градусов, далее очищаем место перед установкой новой микросхемы. Удаляем с контактов припой с помощью медной оплетки, снимаем старый флюс и добавляем новый. Устанавливаем новую микросхему на место и нагреваем ее, что бы шары припоя под ней расплавились. После установки проверяем микросхему на качество припоя, под микроскопом и с помощью пинцета. Микросхема установлена правильно и ровно. Теперь проверяем потребление на плате с помощью блока питания. Лишнего потребления не обнаружено, но для окончательной проверки мы соберем планшет и включим его. После успешного включения мы тестируем планшет, проверяем тачскрин, звук, и прочие программные элементы. Так же мы проверили, как быстро теперь разряжается планшет. В режиме ожидания планшет теряет всего 2% заряда за 2 часа, при активном пользовании он теряет в час около 10%. За два дня планшет потерял около 30% заряда. До ремонта он разряжался в ноль в течении 2-х суток, а это значит что заявленный дефект успешно устранен.

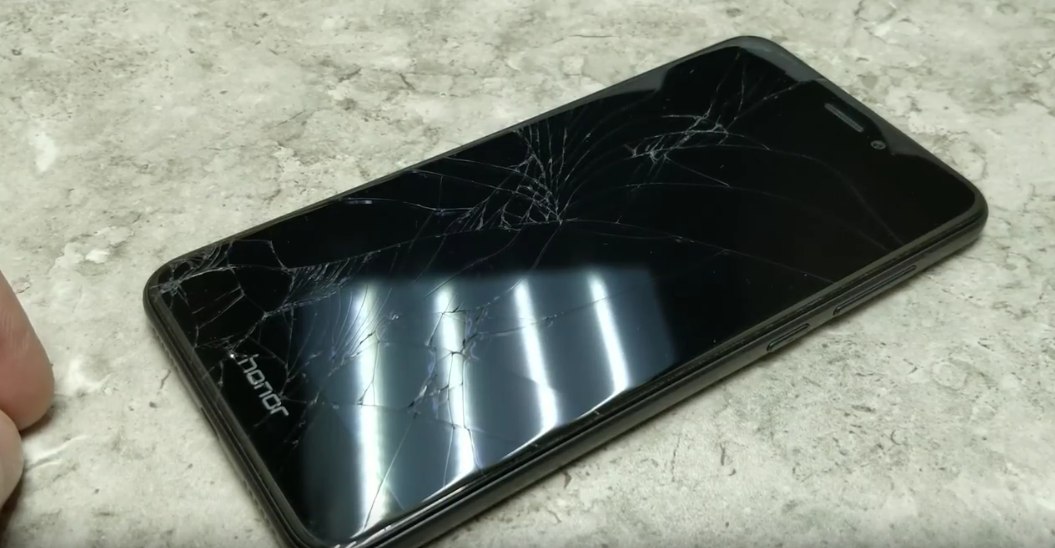

Сегодня к нам в сервис попал телефон Huawei Honor 8 Lite.Клиент разбил экран, будем производить замену дисплея. Разборка этого телефона выполняется через снятие задней крышки, поэтому предварительно мы ставим телефон на сепаратор и ждем, пока он нагреется до необходимой температуры. Для снятия крышки нам понадобится присоска, пластиковая карта и бензопропиловый спирт. Приступим! При помощи присоски слегка приподнимаем крышку и заводим туда пластиковую карту. Что бы крышка легче снималась, на пластиковую карту добавляем бензопропиловый спирт, и начинаем проводить карточкой по периметру телефона. Не нужно спешить, т.к. крышка в этой модели сделана из стекла, и на вид хрупкая. После того, как мы отклеили крышку, необходимо отключить шлейф на сканер отпечатка пальцев. После отключения шлейфа, необходимо обесточить телефон. Отключаем шлейф на акб и вынимаем батарею, предварительно разогрев телефон на сепараторе. После повторного разогрева телефона, приступаем к отделению экрана от средней части корпуса. Экран поднимаем с помощью присоски , а пластиковую карту заводим под экран, так же добавляем каплю бензопропилового спирта. Аккуратно отсоединяем экран от корпуса. Далее будем выполнять подготовку рамки к установке нового дисплейного модуля.Счищаем старый скотч и обезжириваем поверхность рамки.После выполненных процедур мы предварительно проверили модуль, подсоединив его к телефону. Устанавливать модуль мы будем с помощью клея B-8000. Аккуратно наносим клей по контуру рамки и выполняем установку модуля. После усадки модуля ставим его на специальные зажимы и оставляем клеиться на 1-2 часа. После установленного времени, дисплей можно снять и продолжать сборку телефона. Устанавливаем батарею телефона, подсоединяем шлейф. Так же подключаем шлейф на сканер отпечатков пальцев.Т.к. крышку мы отклеивали, то будем устанавливать ее на тот же клей B-8000.Предварительно мы очистили и обезжирили рамку телефона. Наносим клей по периметру и устанавливаем заднюю крышку. На этом все, отремонтированный телефон можно отдавать клиенту.
